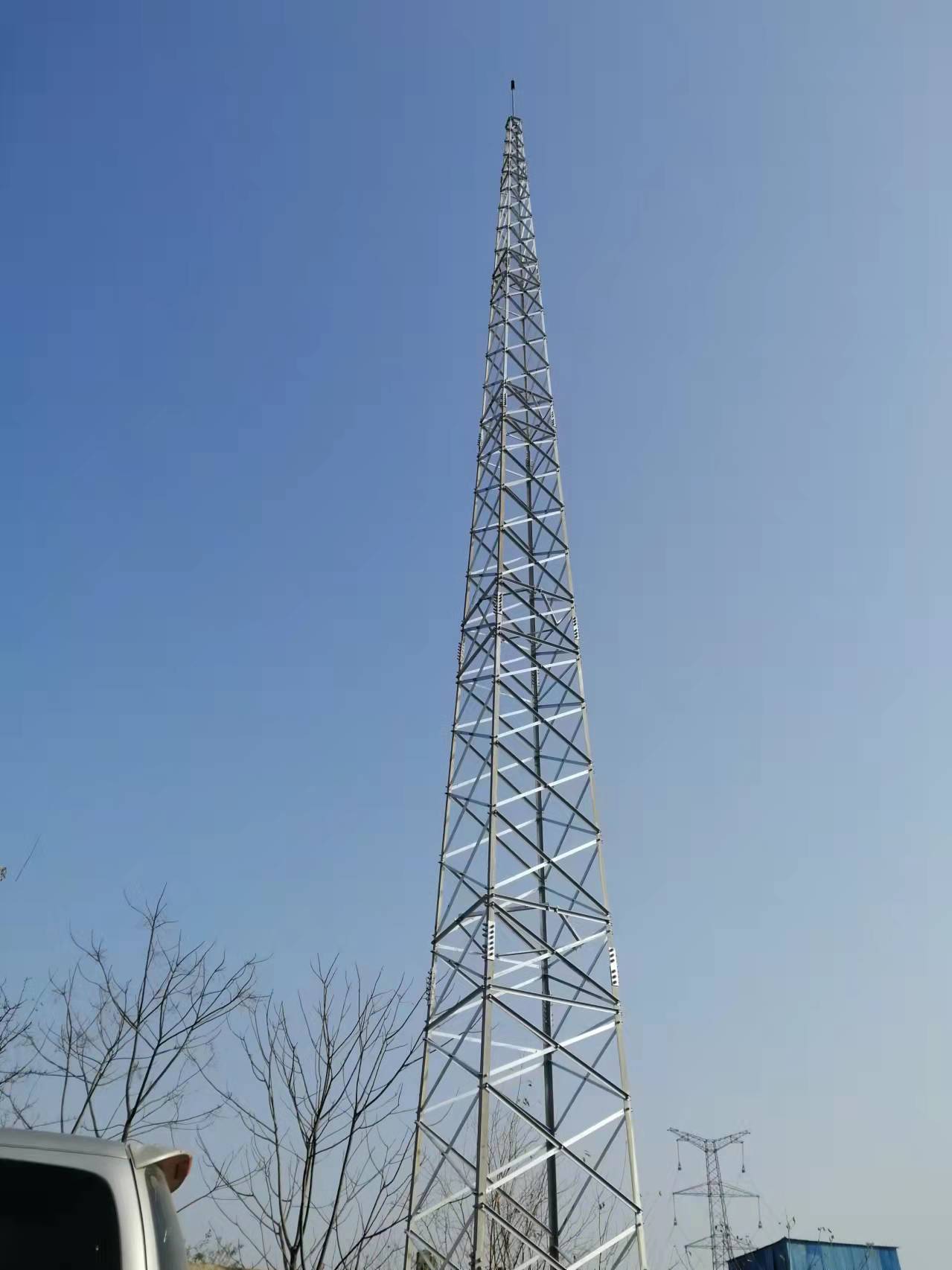

30米避雷針 鋼結構接閃桿塔 GFL2-9 GFL2-11

30米避雷針  鋼結構接閃桿塔  GFL2-9  GFL2-11
【30米GFL2-9避雷針技術說明】：

1、名稱：鋼結構接閃桿塔（避雷針或避雷塔）

2、型號號GFL2-9，高度30米。

3、材料采用Q235鋼，螺栓采用4.8級。

4、地基承載特征值為150KN/m²。

5、基本風壓為0.7KN/m²；允許裹冰：≤10mm。

6、抗震設防烈度：≤8度。

7、整體傾斜度不大于H/1000。

8、塔體構件熱鍍鋅防腐。

9、凱威避雷針理論重量2107KG。

10、接地電阻不大于10歐姆。

【避雷針技術JB-6說明】:

1、設計地耐力按150KN/m2?；娱_(kāi)挖后應做釬探。

   基坑清整找平后,再澆墊層;墊層采用C10混凝土；基礎采用C30混凝土。

   未注明保護層均為40mm。

2、基礎立柱中心位置偏差≤10mm；頂面水平偏差≤5mm。

3、基礎距離馬路小于10米時，應加均壓帶，防止跨步電壓。

【避雷針接地網說明】：

1. 設計每個獨立地網用4塊接地模塊PTD-3；水平接地體采用S50鍍鋅接地線；

獨立避雷針接地電阻小于10歐.如果電阻達不到要求可增加接地模塊數量。

2.鍍鋅扁鐵周邊敷設適量降阻劑KWD-J。

3.施工完畢后澆水測量實際阻值.反復操作直至達到阻值要求.

4.接地模塊PTD-3埋設位置可根據實際情況變動.但其間距應保證不小于3米。

圖紙下載（含基礎和接地網）30米高GFL2-9鋼結構避雷針?biāo)O(shè)計圖20220120.pdf

c0e21ff7866f34e458894e7f54daf51c.pdf (203.58 KB)
