GFL1鋼結構接閃桿塔 避雷針?biāo)?避雷塔選型

　　GFL1系列鋼結構接閃桿塔（俗稱避雷針避雷塔），常規高度15米，20米，25米，30米，35米，40米等，特殊高度可以定做；
加工依據是15D501《防雷與接地》相關內容要求，基本風壓0.4KN/M2。

　　GFL1接閃桿塔的常規技術要求：

　　鋼材選用Q235B材質，在生產企業廠區加工，試拼裝無誤后熱鍍鋅，鍍鋅厚度要求：厚度3-6mm的工件鍍鋅厚度不小于70um；其他厚度的工件不小于85um。主材、斜材、橫材、包鋼規格尺寸按15D501的規格要求，并采用標準或市場上負偏差最小的材料或大于規范要求的材料（其中A段主材是L50*5，E段主材是L75*8，均大于15D501圖集要求）；各部件采用M16螺栓連接，包鋼采用M16和M20螺栓連接。每個包鋼的螺栓數量不少于12個。

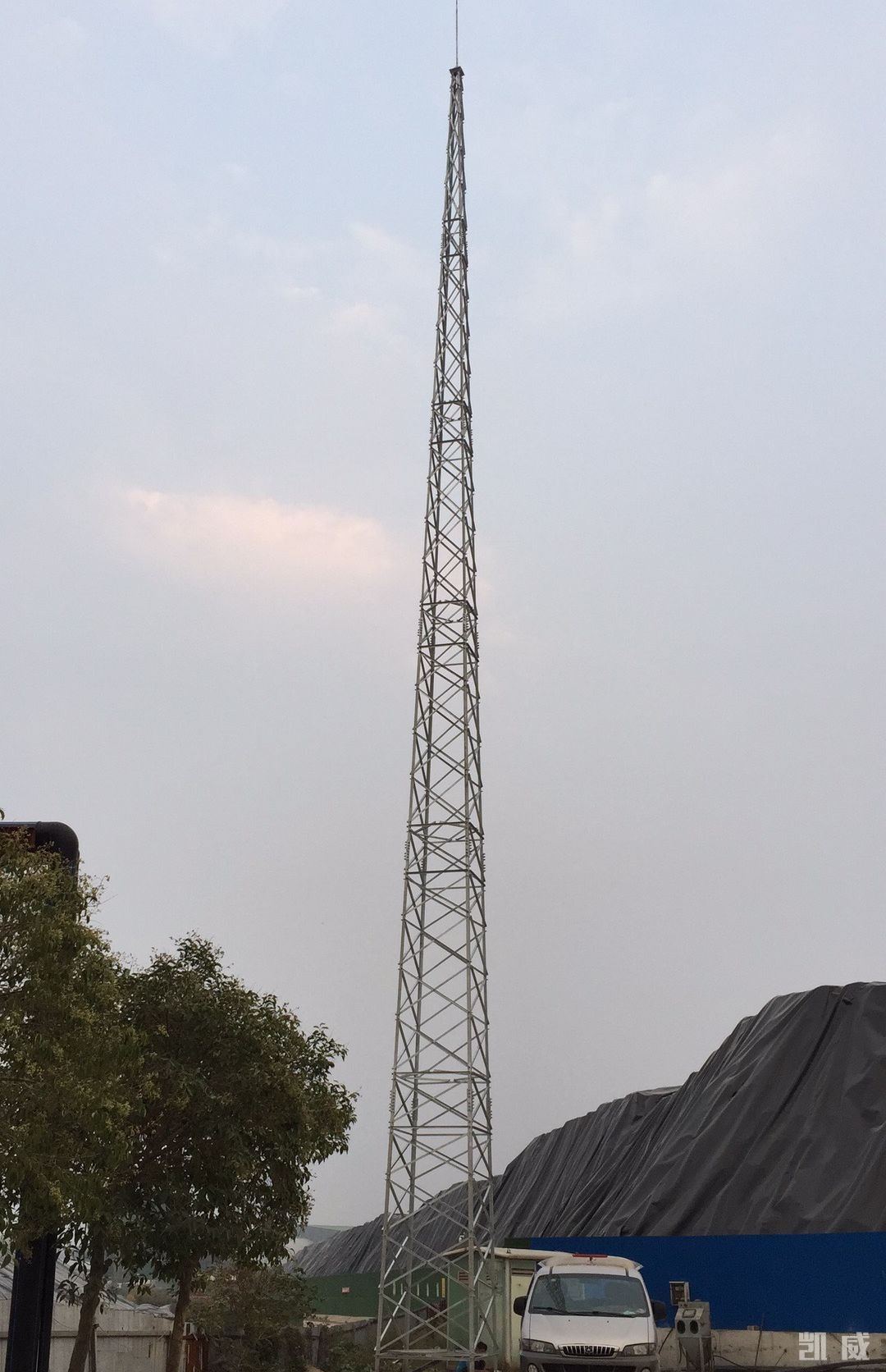

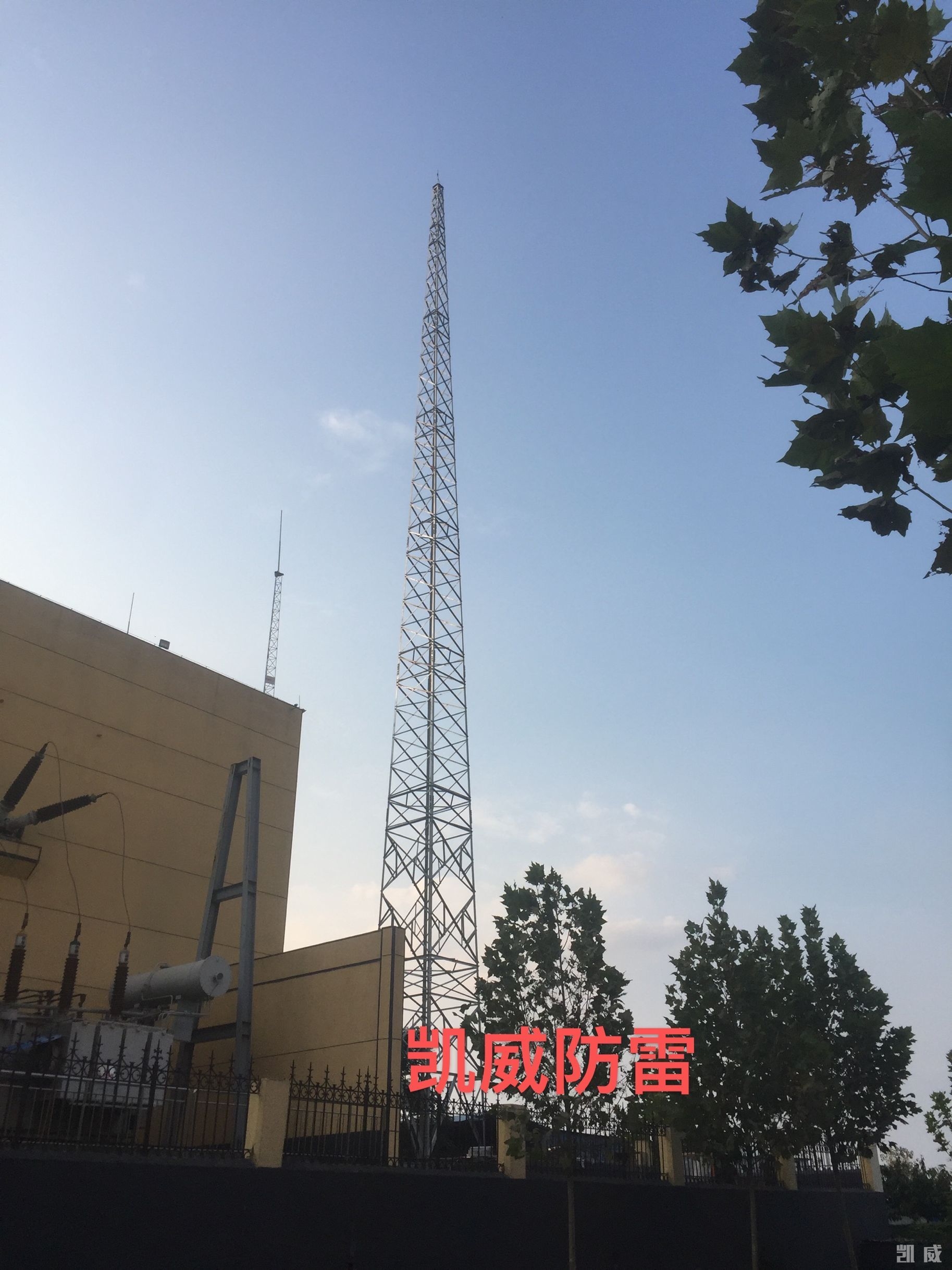

上圖：35米鋼結構避雷針?biāo)聢D：41米鋼結構避雷針?biāo)?br />

　　凱威接閃桿塔的特色：除A段外，每段結構的上下各設置閉合的橫材，其中下部的橫材要做成內外雙“口”交錯型結構形式。方便安裝，塔腳板可以在固定到基礎之后，塔底主材與塔腳板進行焊接，做好防腐后。
