KWGFL2-35系列鋼結構接閃桿塔技術說明

鋼結構接閃桿塔加工依據是15D501《防雷與接地》接閃桿塔安裝的內容要求，基本風壓 0.7KN/M2,抗震烈度8度。

    鋼材選用Q235B材質，在生產企業廠區加工，試拼裝無誤后熱鍍鋅，鍍鋅厚度要求：厚度3-6mm的工件鍍鋅厚度不小于70um；其他厚度的工件不小于85um。

主材、斜材、橫材、包鋼規格尺寸按15D501的規格要求，并采用標準或市場上負偏差最小的材料或大于規范要求的材料；各部件采用M16螺栓連接，包鋼采用M16和M20螺栓連接。每個包鋼的螺栓數量不少于12個。接閃桿塔除A段外，每段結構的上下各設置閉合的橫材，其中下部的橫材要做成內外雙“口”交錯型結構形式；連接上下兩段的斜材（外部）要采用不小于L50*5的規格。塔腳板采用-20*400*400規格，加強筋厚度不小于16mm。

說明：

1、尺寸以毫米為單位。

2、材料采用Q235鋼，螺栓采用4.8級。

3、地基承載特征值為200KN/m²。

4、基本風壓為0.7KN/m²。

5、允許裹冰：5mm。

6、抗震設防烈度：8度。

7、垂直度小于1/1000。

8、塔體構件熱鍍鋅防腐。

    為了減少主材上的打孔數量、增加塔體強度，本次鋼結構接閃桿塔不需要腳釘。

基礎做好后，塔腳板可以在固定到基礎之后，塔底主材與塔腳板進行焊接，做好防腐后，二次澆筑混凝土保護，并設散水坡。
點擊下載設計圖紙：

35-40米GFL1鋼結構避雷針?biāo)O(shè)計圖.pdf

b265ec44924b5866304b5108e9b3f880.pdf (616.06 KB)

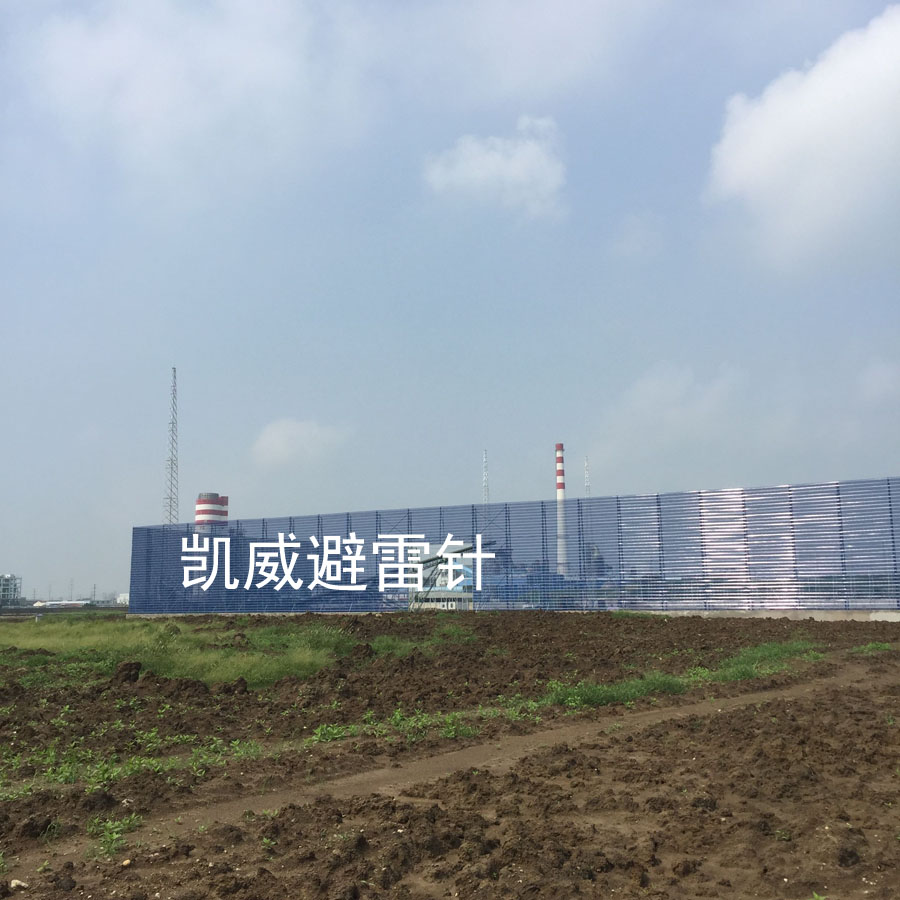

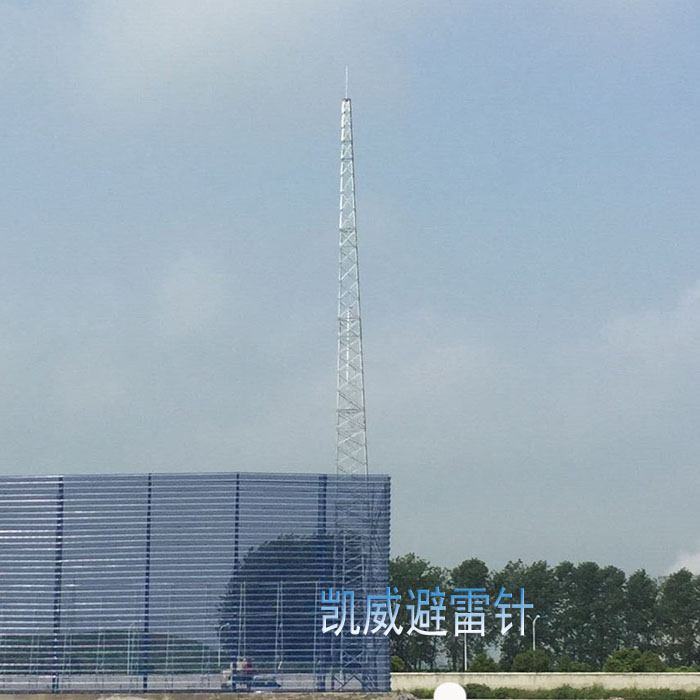

35米避雷針  40米鋼結構避雷針安裝圖
