艾力高D/SMKIV-SS避雷針
產品型號：D/SMKIV-SS

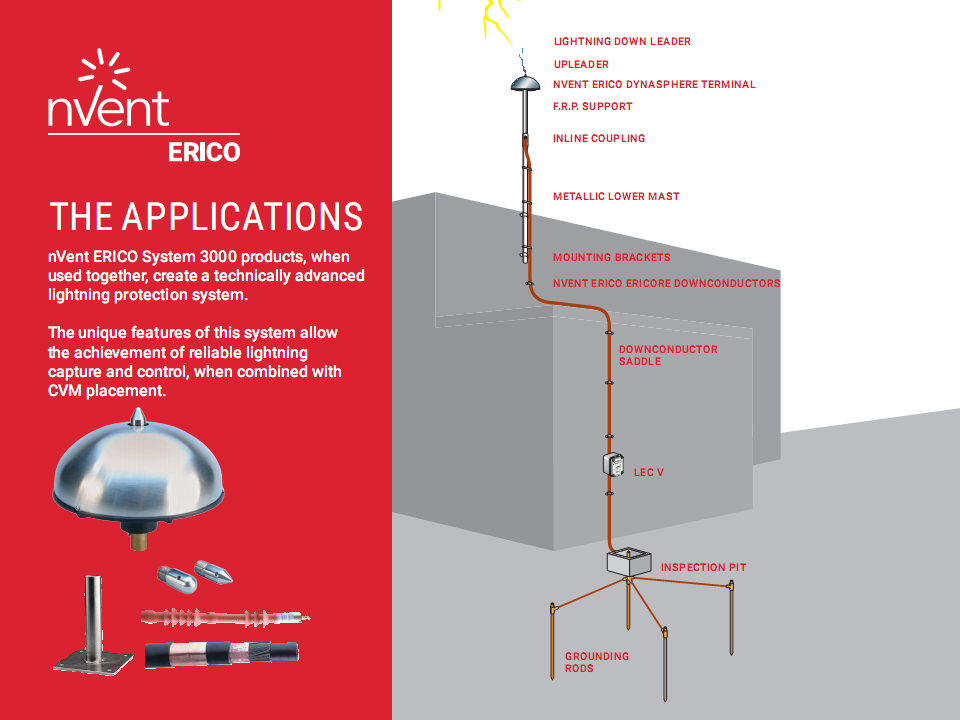

艾力高ERITECH系統3000避雷針是一種技術先進的雷電保護系統。該系統獨一無二的特征是性能良好，設計靈活和安裝費用少。
DYNASPHERE接閃器提供最佳點來截獲雷電，否則它能襲擊和破壞未受保護的建筑或建筑物里面的設施。DYNASPHERE接閃器、ERICORE下導體和低阻抗接地系統來組成整體保護系統。

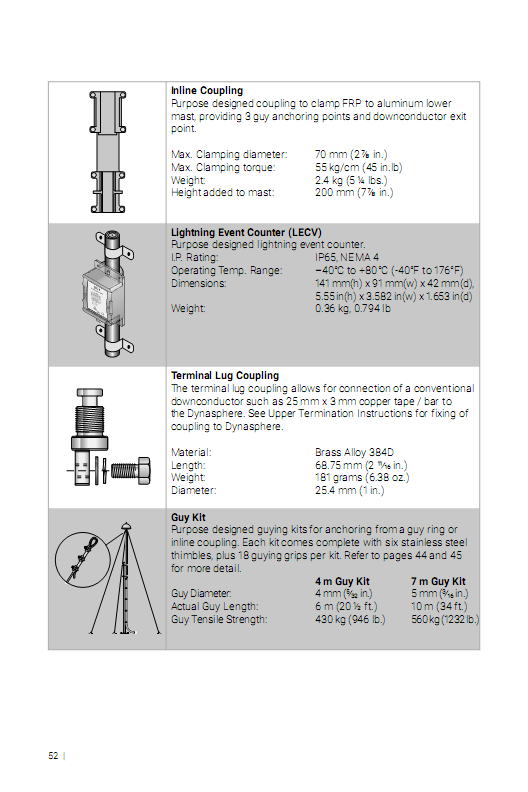

系統3000包括以下附件：
DYNASPHERE接閃器

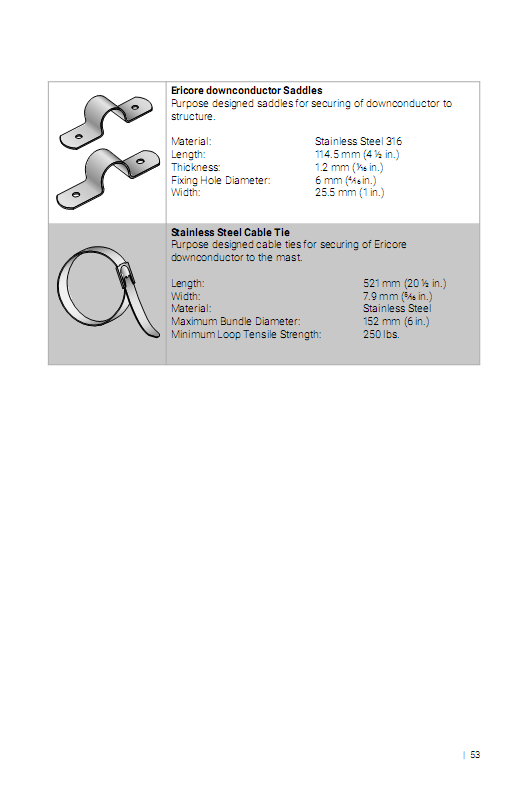

ERICORE下導體
雷電計數器
特殊設計的低阻抗接地系統

所有這些部件組成了艾力高六點保護計劃。每個部件必須單獨考慮并最終組合成整體雷電保護系統。如果沒有這樣的整合，任何雷電保護系統作用都將是有限的。S3000型避雷針重約5kg。要求：安裝高度高出被保護物5M，接地電阻小于10歐姆，可使用雷擊記數器。實際安裝時可使用同軸電纜下引線，也可采用金屬支撐架引下，避雷針下端螺栓擰在支撐架上，支撐架與符合防雷規范的引下線可靠連接。
防雷主要有6個方面：
1、控制雷擊點（采用性能好的接閃器）；
2、安全引導雷電流入地網；
3、完善的低阻地網；
4、消除地面回路；
5、電源的浪涌沖擊防護；
6、信號及數據線的瞬變保護

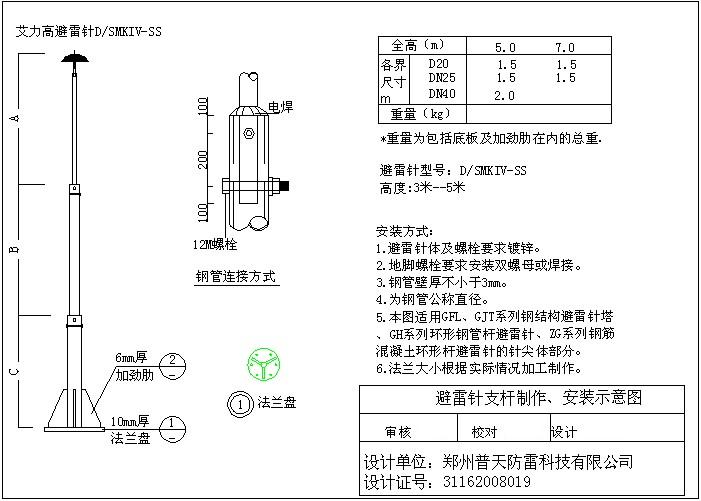

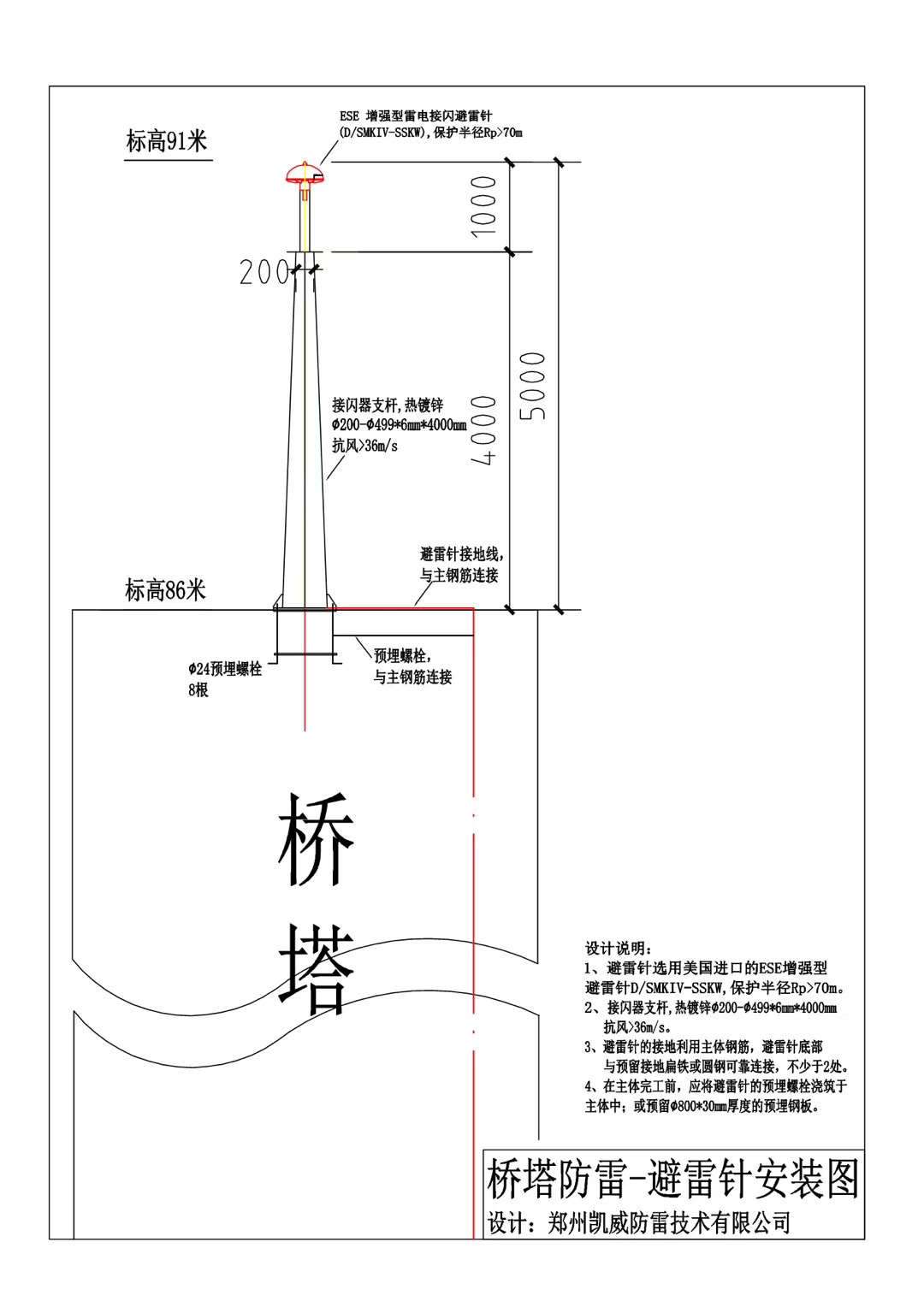

安裝圖如下：

安裝圖下載（英文版）

SYSTEM3000 MKIV GYD.pdf

5cb894af3f5ddb533bc448e8de475093.pdf (67.81 KB)
