19米鋼管避雷針設計圖GH-37和GH-39

發布時間：2019-01-23 來源：凱威防雷瀏覽量：次

GH系列環形鋼管桿避雷針是一種防直擊雷裝置，具有接閃、疏導雷電流入地及抗側擊的功能。其外形美觀、重量輕、安裝方便、適用于易燃易爆場所（彈藥庫、雷管庫等）、基站、通訊設備、建筑物的直擊雷防護。
避雷針?biāo)蠥01、A、B、C、D、E等段現場插接組合而成，根據所需高度，自行搭配各段。各段均熱鍍鋅。
根據實際需要，可以將A01段改為凱威提前放電式避雷針PTU-3.1或艾力高避雷針SI25/SI40/SI60/系統3000增強型接閃器，以增加保護范圍和安全性能。

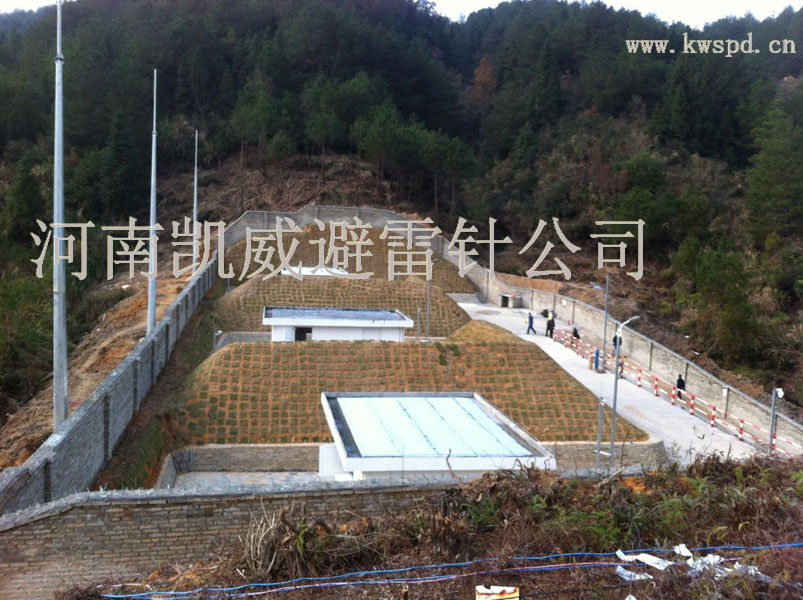

湖南某地19米凱威環形鋼管避雷針安裝圖
鄭州凱威防雷技術有限公司隸屬于河南凱威電氣設備有限公司，主要經營業務是：防雷器材、避雷針、接地材料的生產銷售；防雷工程設計施工；防雷產品和技術的進出口；公司位于鄭州市高新技術產業開發區電子電器產業園9#，歡迎新老客戶蒞臨指導工作。
更多避雷針產品請查看網站：http://www.chinaobo.cn/cpzx/4/
<

GH系列環形鋼管桿獨立接閃桿選用表
編號	總高度 H（m）	基本風壓（kN/m²）		修正后的地基承載力特征值（kN/m²）		照明臺			桿塔總重量（㎏）	基礎形式編號
		基本風壓（kN/m²）		修正后的地基承載力特征值（kN/m²）		照明臺
		0.4	0.7	100	150	無	單	雙
GH-1	11	√		√		√			305	JD-1
GH-2	11	√			√	√			305	JD-1
GH-3	11		√	√		√			364	JD-1
GH-4	11		√		√	√			364	JD-1
GH-5	13	√		√		√			398	JD-1
GH-6	13	√			√	√			398	JD-1
GH-7	13		√	√		√			475	JD-1
GH-8	13		√		√	√			475	JD-1
GH-9	15	√		√		√			500	JD-2
GH-10	15	√		√			√		500	JD-2
GH-11	15	√		√				√	500	JD-2
GH-12	15	√			√	√			500	JD-2
GH-13	15	√			√		√		500	JD-2
GH-14	15	√			√			√	500	JD-2
GH-15	15		√	√		√			597	JD-2
GH-16	15		√	√			√		597	JD-2
GH-17	15		√	√				√	597	JD-2
GH-18	15		√		√	√			597	JD-2
GH-19	15		√		√		√		597	JD-2
GH-20	15		√		√			√	597	JD-2
GH-21	17	√		√		√			611	JD-2
GH-22	17	√		√			√		611	JD-2
GH-23	17	√		√				√	611	JD-2
GH-24	17	√			√	√			611	JD-2
GH-25	17	√			√		√		611	JD-2
GH-26	17	√			√			√	611	JD-2
GH-27	17		√	√		√			731	JD-2
GH-28	17		√	√			√		731	JD-2
GH-29	17		√	√				√	731	JD-2
GH-30	17		√		√	√			731	JD-2
GH-31	17		√		√		√		731	JD-2
GH-32	17		√		√			√	731	JD-2
GH-33	19	√		√		√			732	JD-2
GH-34	19	√		√				√	732	JD-2
GH-35	19	√			√	√			732	JD-2
GH-36	19	√			√			√	732	JD-2
GH-37	19			√		√			875	JD-2
GH-38	19			√				√	875	JD-2
GH-39	19				√	√			875	JD-2
GH-40	19				√			√	875	JD-2

19米鋼管避雷針GH-39設計圖.pdf

b9ee92d9f3a043176314582f40187f14.pdf (228.52 KB)
